公共广播室外音箱立杆的安装及注意事项
发布日期:2018-12-25   点击次数:

在公共广播系统中,室外音箱音柱运用非常多,安装在楼宇和各种建筑物上的室外音箱音柱也非常常见,这里为大家介绍的却是用于安装室外音箱音柱的立杆。

立杆在安防弱电系列中常见可能是监控立杆,但公共广播系统里面也是运用很多的,校园操场、园区室外、城市广场、景点园区等等地方都需要立杆安装。

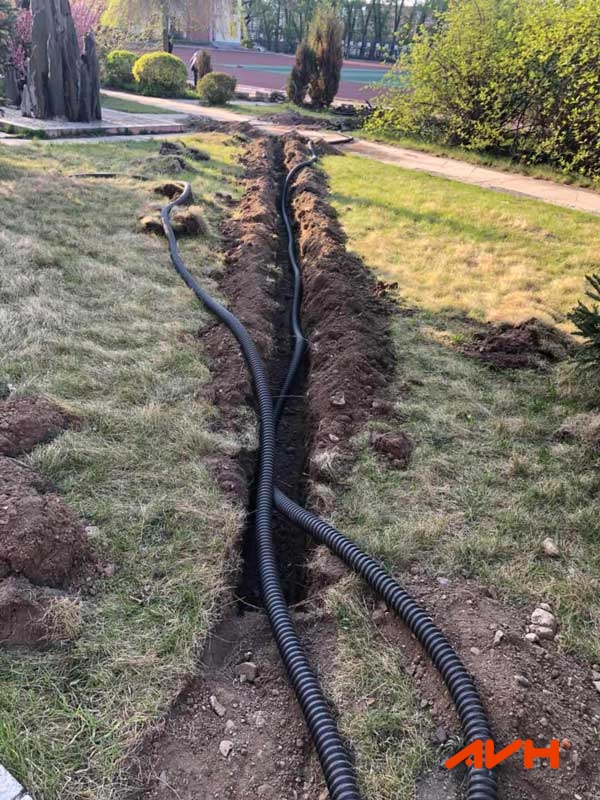

室外音箱预埋管道


制作要求:

1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。


2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100 m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

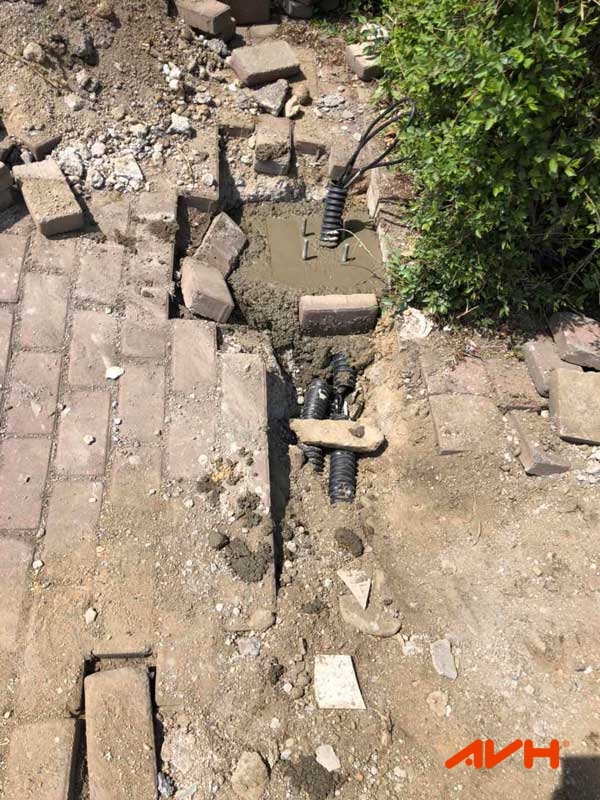

预埋件

1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;

2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。



* 广播音箱立杆若是与监控同杆,还需要一个小规格窨井500×500×600(长×宽×高),用于监控设备的安装,广播线路可时施工。


室外音箱音柱根据地理地貌、声场达到的面积等来计算立杆的数量、规划好各立杆的位置。


* 立杆的长度、形状大体一致,可根据声场需达到的面积计算立杆的高度。音之圣AVH YX-Z1150豪华音箱较大,与其他音柱的立杆形态有稍许不同,需安放在立杆顶部,室外音柱则挂在立杆的侧面,如下图:


室外豪华音箱立杆图

YX-Z1150豪华音箱立杆现场图


室外音柱立杆安装图

室外音柱立杆现场图


* 另外需注意的就是,预埋线路要根据音箱预埋,IP音箱预埋网线和电源线,普通音箱则预埋音频线。


音之圣有着完善的售后体系,AVH技术工程师为广大工程商和集成商解除后顾之忧。业务/技术咨询:400-012-8816.
